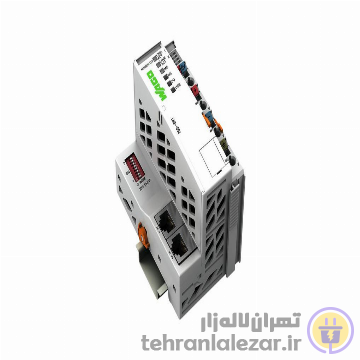

توضیحات محصول: کنترلر Modbus TCP مدل 750-891 از نسل چهارم Wago PLC است که دو رابط اترنت (ETHERNET) دارد. این کنترلر به عنوان یک کنترلر قابل برنامه‌ریزی در شبکه‌های اترنت با سیستم ورودی/خروجی WAGO I/O مورد استفاده قرار می‌گیرد.
کنترلر تمام ماژول‌های ورودی/خروجی متصل را شناسایی کرده و یک تصویر فرآیند محلی ایجاد می‌کند. این تصویر فرآیند ممکن است شامل ترتیب مختلطی از ماژول‌های آنالوگ (انتقال داده کلمه به کلمه) و دیجیتال (انتقال داده بیت به بیت) باشد.
دو رابط اترنت و یک سوئیچ تعبیه‌شده امکان سیم‌کشی فیلد‌باس به صورت توپولوژی خطی را فراهم می‌کنند، بدون نیاز به دستگاه‌های شبکه اضافی مانند سوئیچ یا هاب. هر دو رابط از اتومذیشن و Auto-MDI(X) پشتیبانی می‌کنند.
سوئیچ DIP برای پیکربندی آخرین بایت آدرس IP استفاده می‌شود و می‌تواند برای اختصاص آدرس IP استفاده شود. این کنترلر برای ارتباط با فیلد‌باس در شبکه‌های Modbus® طراحی شده است. همچنین از انواع مختلفی از پروتکل‌های استاندارد اترنت پشتیبانی می‌کند (مانند HTTP(S)، BootP، DHCP، DNS، SNTP، (S)FTP، SNMP).
یک وب‌سرور یکپارچه امکانات پیکربندی کاربر را فراهم می‌کند و اطلاعات وضعیت کنترلر را نمایش می‌دهد.
این کنترلر برنامه‌پذیر با IEC 61131-3 است و از یک RTC با قابلیت پشتیبانی از کپیتان‌ها استفاده می‌کند.
مشخصات فنی:
- ارتباط: Modbus (TCP، UDP)
- پروتکل‌های اترنت: HTTP(S)، BootP، DHCP، DNS، SNTP، FTP(S)، SNMP
- ویژوالیزیشن: Web-Visu
- پردازنده: 32 بیتی
- زبان‌های برنامه‌نویسی: IL، LD، FBD، CFC، ST، SFC
- محیط برنامه‌نویسی: WAGO-I/O-PRO V2.3 (مبتنی بر CODESYS V2.3)
- گزینه‌های پیکربندی: WAGO-I/O-CHECK، Web-Based Management، CODESYS Library
- سرعت انتقال (ارتباط/فیلد‌باس 1): 10/100 Mbit/s
- حافظه برنامه: 4 MB
- حافظه داده: 4 MB
- حافظه نرم‌افزار غیرقابل از دست رفتن: 32kbyte
- تعداد ماژول‌ها در هر گره (حداکثر): 250
- تعداد ماژول‌ها بدون گسترش فیلد (حداکثر): 64
- تصویر فرآیند ورودی و خروجی (فیلد‌باس) حداکثر: 1020 واژه / 1020 واژه
- نمایشگرها: LED (LINK/ACT) سبز: اتصال شبکه از طریق پورت‌ها 1 … 2؛ LED (MS، NS) قرمز/سبز: وضعیت گره، شبکه؛ LED (I/O، USR) قرمز/سبز/نارنجی: وضعیت دیتاباس محلی، قابل پیکربندی توسط کاربر؛ LED (A، B) سبز: وضعیت تامین برق سیستم، تامین میدانی
- ولتاژ تامین (سیستم): 24 VDC (-25 … +30 %)؛ از طریق کانکتور قابل جداشدن (اتصال CAGE CLAMP®)
- جریان ورودی (نوعیتی) در بار نامی (24 V): 500mA
- کارایی تامین برق (نوعیتی) در بار نامی (24 V): 90%
- مصرف جریان (تامین سیستم 5 V): 390mA
- کل جریان (تامین سیستم): 1,700mA
- ولتاژ تامین (فیلد): 24 VDC (-25 … +30 %)؛ از طریق تماس‌های جابجایی قدرت
- ظرفیت جریان (تماس‌های جابجایی قدرت): 10A
- تعداد تماس‌های جابجایی قدرت خارجی: 3
- ایزولاسیون: سیستم/فیلد 500 V
- تکنولوژی اتصال: ارتباط/فیلد‌باس: Modbus (TCP، UDP): 2 x RJ-45
- تکنولوژی اتصال: تامین سیستم: 2 x CAGE CLAMP®
- تکنولوژی اتصال: تامین فیلد: 6 x CAGE CLAMP®
- نوع اتصال 1: تامین سیستم/فیلد
- راه‌انداز: هادی (هاد) ثابت: 0.08 … 2.5 میلی‌متر مربع / 28 … 14 AWG
- راه‌انداز: هادی (هاد) تاریک: 0.08 … 2.5 میلی‌متر مربع / 28 … 14 AWG
- طول کش‌دهی: 8 … 9 میلی‌متر / 0.31 … 0.35 اینچ
- تکنولوژی اتصال: پیکربندی دستگاه: 1 x موصل نر؛ 4 پین
- عرض: 61.5 میلی‌متر / 2.421 اینچ
- ارتفاع: 100 میلی‌متر / 3.937 اینچ
- عمق: 71.9 میلی‌متر / 2.831 اینچ
- عمق از بالای ریل DIN: 64.7 میلی‌متر / 2.547 اینچ
- وزن: 149.9 گرم
- مواد محافظ: پلی‌کربنات؛ پلی‌آمید 6.6
- نشان‌گذاری تطابق: CE
- دمای محیط (عملیات): 0 … +55 درجه سانتی‌گراد
- دمای محیط (ذخیره سازی): -25 … +85 درجه سانتی‌گراد
- نوع محافظت: IP20
- درجه آلودگی: 2 به ازای IEC 61131-2
- ارتفاع عملکرد: بدون کاهش دما: 0 … 2000 متر؛ با کاهش دما: 2000 … 5000 متر (0.5 K/100 متر)؛ 5000 متر (حداکثر)
- رطوبت نسبی (بدون تر و تطابق): 95%
- وضعیت نصب: هر دو
- نوع نصب: ریل DIN-35
- مقاومت به لرزش: 4g به ازای IEC 60068-2-6
- مقاومت به شوک: 15g به ازای IEC 60068-2-27
- مقاومت الکترومغناطیسی به تداخل: به ازای EN 61000-6-2، کاربردهای دریایی
- آلودگی الکترومغناطیسی به تشویش: به ازای EN 61000-6-3، کاربردهای دریایی
- تعریض به آلاینده‌ها: به ازای IEC 60068-2-42 و IEC 60068-2-43
- بار حرارتی: 2.475MJ
- غلظت مجاز آلاینده H2S در رطوبت نسبی 75٪: 10ppm
- غلظت مجاز آلاینده SO2 در رطوبت نسبی 75٪: 25ppm
