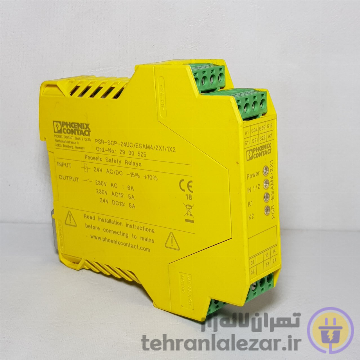

رله‌های ایمنی PSR کلاسیک از خانواده محصولات ایمنی با کاربردهای توقف اضطراری به عنوان یک محصول الکترومکانیکی مطرح هستند که طبق استانداردهای IEC/EN 61810-3 طراحی و تولید شده‌اند.
مشخصات فنی:
- عمر مفید مکانیکی: تقریبا 10^7 سیکل
- ولتاژ عایق نامی: 250 ولت
- ولتاژ منبع تغذیه مدار کنترل: نامی 24 ولت DC (-15٪ / +10٪)
- جریان منبع کنترل نامی: تایپیکال 70 میلی آمپر
- حداکثر اتلاف توان: برای شرایط اسمی 16.44 وات
- نوع سوئیچینگ تماس: دارای 2 مسیر فعال کننده مسیرهای فعلی و 1 مسیر جریان سیگنالینگ
- حداکثر امتیاز قطع (بار اهمی): مطابق با منحنی حد بار
کاربردها:
این رله‌های ایمنی PSR کلاسیک در کاربردهای توقف اضطراری و درب ایمنی مورد استفاده قرار می‌گیرند. با عمر مفید مکانیکی بالا و مشخصات فنی برتر، این محصولات مناسب برای محیط‌های صنعتی ایمنی بالا هستند.
داده‌های ایمنی:
- دسته بندی را متوقف کنید: 0
- سطح عملکرد (PL): e (برای 5 A DC13، 5 A AC15، و 8760 چرخه سوئیچینگ در سال)
- سطح یکپارچگی ایمنی (SIL): 3 (برای IEC 61508 - تقاضای بالا و تقاضای کم)
شرایط محیطی:
- درجه محافظت: IP20
- حداقل درجه حفاظت از محل نصب: IP54
- دمای محیط (عملکرد): -20°C تا 55°C
- دمای محیط (نگهداری/حمل و نقل): -40°C تا 70°C
- حداکثر ارتفاع: ≤ 2000 متر (بالاتر از سطح دریا)
- حداکثر رطوبت مجاز (نگهداری/حمل و نقل): 75٪ (متوسط)، 85٪ (به ندرت، غیر متراکم)
تکنولوژی اتصال:
- قابل اتصال: آره
- روش اتصال: پیچ
- سطح مقطع هادی: از 0.2 میلی متر مربع تا 2.5 میلی متر مربع
ابعاد:
- عرض: 22.5 میلی‌متر
- ارتفاع: 99 میلی‌متر
- عمق: 114.5 میلی‌متر
مصالح ساختمانی:
- پلی آمید
مشخصات ایمنی:
- دسته بندی را متوقف کنید: 0
- سطح عملکرد (PL): e
- سطح یکپارچگی ایمنی (SIL): 3
استانداردها و مقررات:
- مطابق با DIN EN 60947-1
