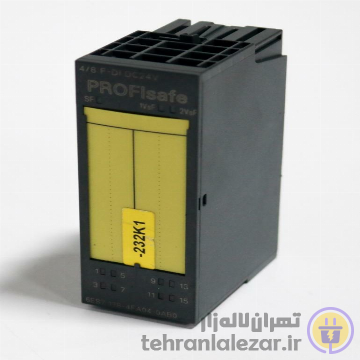

ماژول دیجیتال ایمنی Siemens 6ES7138-4FA04-0AB0 | ET 200S F-DI 4/8 کانال، 24 V DC، عرض 30 mm
توضیح کوتاه (Meta Description)
ماژول ایمنی Siemens ET200S مدل 6ES7138-4FA04-0AB0 با 4/8 کانال ورودی دیجیتال PROFIsafe، ولتاژ 24V DC، عرض 30 mm، گواهینامه‌های ایمنی SIL3 / PL e – مناسب برای کاربردهای کنترل و اتوماسیون صنعتی.
⸻
بدنه متن (Content)
مشخصات فنی کامل ماژول Siemens 6ES7138-4FA04-0AB0
ویژگی مقدار
سیستم/خانواده ET 200S – ماژول الکترونیکی F (Fail-Safe) دیجیتال ورودی 4/8 کانال ورودی دیجیتال (4/8 F-DI) PROFIsafe
مدل 6ES7138-4FA04-0AB0
ولتاژ تغذیه (Rated) 24 V DC
محدوده مجاز ولتاژ تغذیه 20.4 V (حداقل) تا 28.8 V (حداکثر)
عرض دستگاه 30 mm
ابعاد کلی عرض 30 mm × ارتفاع 81 mm × عمق 52 mm
وزن تقریبی ≈ 78 g
تعداد ورودی‌های دیجیتال 8 ورودی دیجیتال (8 تک-کانال یا 4 دو-کانال)
تعداد کانال قابل کنترل همزمان 8
جریان ورودی برای سیگنال «۱» حدود 3.7 mA
تأخیر ورودی (۰→۱ و ۱→۰) حداقل 0.3 ms، حداکثر 17 ms
طول کابل (حداکثر) حداکثر 200 m برای کابل محافظ‌دار یا بدون محافظ‌شده
خروجی‌های تأمین انکودر 2 خروجی با ولتاژ حداقل L+ (-1.5 V) و جریان مجاز تا 300 mA
حفاظت در برابر اتصال کوتاه دارد (پاسخ‌دهی از 0.7 A تا 1.8 A)
تلفات توان (Power loss) تقریباً 4 W
سطح ایمنی / گواهینامه‌ها تا Category 4 (EN 954-1) / SIL3 (IEC 61508) / Performance Level e (ISO 13849)
جداسازی پتانسیل (Potential separation) بین کانال‌ها: خیر؛ بین کانال‌ها و باس پشتی: بله؛ بین کانال‌ها و ولتاژ بار L+: خیر
عایق‌سازی (Isolation) آزمایش‌شده با 500 V DC
کاربردها مناسب برای نصب در سیستم‌های اتوماسیون صنعتی با نیاز به ورودی‌های دیجیتال ایمنی (منظور ورودی‌های «Fail-Safe») و شبکه‌هایی مثل PROFIBUS DP یا PROFINET همراه با ماژول‌های ایمنی مانند IM 151-3 HF
⸻
بخش «چرا این ماژول؟» (برای بهینه‌سازی سئو و جذب کاربر)
این ماژول، یکی از گزینه‌های مطمئن برای سیستم‌های کنترل و اتوماسیون صنعتی است که نیاز به ورودی دیجیتال ایمن (fail-safe input) دارد. با داشتن قابلیت‌هایی مثل استانداردهای SIL3 / PL e و سازگاری با خانواده ET 200S، امکان استفاده در محیط‌هایی با استانداردهای ایمنی بالا فراهم می‌شود. عرض کم 30 mm این ماژول باعث می‌شود در رک‌ها و کابینت‌های صنعتی فضای بسیار کمی اشغال کند. ولتاژ 24 V DC یک گزینه استاندارد برای بسیاری از سیستم‌های کنترل صنعتی است.
⸻
نکات نصب و کاربرد
• نصب و راه‌اندازی باید توسط افراد با دانش سیستم‌های اتوماسیون صنعتی انجام شود.
• در محیط‌هایی که کابل‌کشی طولانی دارند، توجه شود که حداکثر طول کابل تا 200 m برای این ماژول مجاز است.
• برای استفاده ایمن، از کانال‌های دو-کانال (دو ورودی موازی) استفاده شود تا سطح اطمینان و عملکرد ایمن (redundancy) حاصل شود.
• اطمینان حاصل شود که ماژول در محیطی نصب شود که تهویه مناسب دارد چون تلفات توان ~4 W دارد.
• لازم است مطابق دستورالعمل‌های مربوط به خانواده ET 200S و ماژول‌های «F electronic modules» عمل شود.
