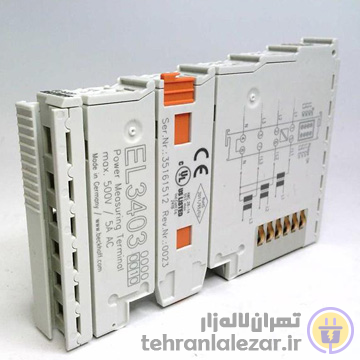

معرفی محصول EL3403
ماژول EL3403 از شرکت Beckhoff یکی از ترمینال‌های پیشرفته EtherCAT است که برای اندازه‌گیری پارامترهای توان سه‌فاز طراحی شده است. این ماژول یک ابزار ایده‌آل برای نظارت بر مصرف انرژی، تحلیل کیفیت برق و بهینه‌سازی بهره‌وری انرژی در سیستم‌های صنعتی و تجاری به شمار می‌رود.
برند سازنده
Beckhoff Automation یک برند آلمانی معتبر و شناخته‌شده در حوزه اتوماسیون صنعتی است. این شرکت با بهره‌گیری از فناوری‌های مدرن و طراحی محصولات باکیفیت، توانسته جایگاه ویژه‌ای در صنایع مختلف پیدا کند. ماژول‌های EtherCAT Terminal، از جمله EL3403، نمونه‌ای از نوآوری این شرکت در پایش و مدیریت انرژی هستند.
کاربرد EL3403
ماژول EL3403 برای نظارت بر توان و مصرف انرژی در سیستم‌های برقی سه‌فاز استفاده می‌شود. این محصول می‌تواند اطلاعات دقیقی از ولتاژ، جریان، توان اکتیو و راکتیو، ضریب توان و هارمونیک‌ها را جمع‌آوری کرده و برای تحلیل دقیق عملکرد سیستم ارائه دهد.
مشخصات فنی EL3403
- ولتاژ ورودی: 500 ولت AC (حداکثر بین فازها)
- جریان ورودی: حداکثر 5 آمپر با استفاده از ترانس جریان (CT)
- پارامترهای اندازه‌گیری:
- توان اکتیو، راکتیو و ظاهری
- زاویه فاز
- ضریب توان
- هارمونیک‌ها
- پروتکل ارتباطی: EtherCAT
- دمای کاری: -25 تا +60 درجه سانتی‌گراد
- ابعاد: کوچک و قابل نصب روی ریل DIN
- نرخ نمونه‌برداری: بالا برای دقت بیشتر در اندازه‌گیری
مزایای محصول EL3403
- دقت بالا: اندازه‌گیری دقیق پارامترهای مختلف توان و ولتاژ.
- پشتیبانی از سه فاز: مناسب برای استفاده در سیستم‌های صنعتی پیچیده.
- سازگاری گسترده: قابلیت استفاده با انواع ترانس‌های جریان.
- قابلیت پایش هارمونیک‌ها: مناسب برای تحلیل کیفیت برق و کاهش اختلالات.
- ارتباط سریع: بهره‌مندی از پروتکل EtherCAT برای انتقال سریع داده‌ها.
- طراحی فشرده: مناسب برای نصب در فضاهای محدود.
- نصب آسان: طراحی کاربرپسند برای تسهیل در راه‌اندازی.
معایب محصول EL3403
- نیاز به تجهیزات جانبی: استفاده از ترانس جریان (CT) برای اندازه‌گیری ضروری است.
- قیمت بالا: هزینه بالاتر نسبت به محصولات ساده‌تر در این دسته.
- محدودیت ولتاژ: برای ولتاژهای بسیار بالا نیاز به تجهیزات مکمل است.
کاربردهای EL3403
- پایش مصرف انرژی: نظارت بر مصرف برق در کارخانه‌ها و تأسیسات صنعتی.
- تحلیل کیفیت برق: اندازه‌گیری هارمونیک‌ها و ضریب توان برای بهبود عملکرد تجهیزات.
- مدیریت انرژی: کمک به کاهش هزینه‌ها با تحلیل دقیق مصرف برق.
- سیستم‌های مانیتورینگ: استفاده در سیستم‌های هوشمند برای نظارت بر وضعیت انرژی.
- کنترل صنعتی: کاربرد در تجهیزات کنترلی پیشرفته برای پایش پارامترهای توان.
نحوه نصب و راه‌اندازی EL3403
- اتصال به ترانس جریان: ترانس جریان (CT) باید به درستی به ماژول متصل شود.
- کالیبراسیون اولیه: برای اطمینان از دقت اندازه‌گیری، کالیبراسیون مناسب انجام شود.
- ارتباط با شبکه EtherCAT: با استفاده از کابل‌های باکیفیت، اتصال به شبکه EtherCAT برقرار شود.
- محافظت در برابر نویز: در محیط‌های صنعتی، استفاده از شیلد مناسب برای جلوگیری از تداخل الکترومغناطیسی ضروری است.
جمع‌بندی
ماژول EL3403 یک انتخاب عالی برای مهندسان برق و مدیران انرژی است که به دنبال راهکاری دقیق و کارآمد برای نظارت بر مصرف انرژی و تحلیل کیفیت برق هستند. با قابلیت‌های پیشرفته، نصب آسان و دقت بالا، این ماژول گزینه‌ای بی‌رقیب برای سیستم‌های صنعتی و تجاری محسوب می‌شود.
