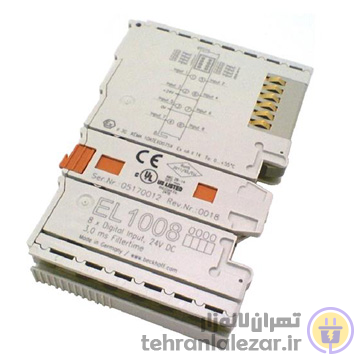

ماژول EL1008

معرفی محصول EL1008

ماژول EL1008 یکی از محصولات خانواده EtherCAT Terminal شرکت Beckhoff است که برای دریافت سیگنال‌های دیجیتال طراحی شده است. این ماژول دارای 8 کانال ورودی دیجیتال می‌باشد و امکان اتصال هم‌زمان چندین حسگر یا سوئیچ را فراهم می‌کند. EL1008 به لطف پروتکل EtherCAT، سرعت و دقت بالایی در انتقال داده‌ها ارائه می‌دهد که آن را به گزینه‌ای محبوب در سیستم‌های اتوماسیون صنعتی تبدیل کرده است.

برند سازنده

Beckhoff Automation یک شرکت پیشرو در ارائه سیستم‌های اتوماسیون و کنترل صنعتی است. این برند آلمانی به دلیل طراحی محصولات باکیفیت و نوآورانه، نظیر سری EtherCAT Terminal، شناخته شده است. ماژول EL1008 نمونه‌ای از تکنولوژی پیشرفته و تعهد این شرکت به ارائه راهکارهای قابل اعتماد برای صنعت می‌باشد.

کارایی محصول EL1008

ماژول EL1008 وظیفه دریافت سیگنال‌های دیجیتال از دستگاه‌های مختلف مانند حسگرها، سوئیچ‌ها و تجهیزات دیگر را بر عهده دارد. این سیگنال‌ها سپس به سیستم کنترلی مرکزی ارسال می‌شوند تا پردازش شده و در تصمیم‌گیری‌های عملیاتی و کنترلی استفاده شوند. سرعت بالای انتقال داده‌ها و قابلیت دریافت چندین سیگنال به طور هم‌زمان، این ماژول را برای کاربردهای حساس به زمان ایده‌آل می‌سازد.

مشخصات فنی EL1008

• نوع ماژول: ورودی دیجیتال
• تعداد کانال‌ها: 8 کانال
• نوع سیگنال ورودی: دیجیتال (0 یا 24 ولت DC)
• جریان مصرفی ورودی: 3 میلی‌آمپر (در هر کانال)
• پروتکل ارتباطی: EtherCAT
• ولتاژ کاری: 24 ولت DC
• زمان پاسخ‌دهی: کمتر از 1 میکروثانیه
• دمای کاری: -25 تا +60 درجه سانتی‌گراد
• ابعاد: فشرده و مناسب نصب روی ریل DIN
• حفاظت: مقاوم در برابر نویز الکتریکی و ولتاژهای ناخواسته

مزایای محصول EL1008

1. تعداد کانال‌های بالا: وجود 8 کانال ورودی دیجیتال برای اتصال هم‌زمان چندین دستگاه.
2. سرعت و دقت بالا: پشتیبانی از پروتکل EtherCAT برای انتقال سریع و پایدار داده‌ها.
3. طراحی فشرده: امکان نصب آسان در فضای محدود تابلو برق.
4. سازگاری گسترده: قابلیت اتصال به انواع حسگرها و سوئیچ‌های صنعتی.
5. ایمنی بالا: حفاظت در برابر تداخل‌های الکتریکی و ولتاژهای اضافی.
6. عملکرد قابل اطمینان: مناسب برای محیط‌های صنعتی با شرایط کاری سخت.
7. سهولت نصب و راه‌اندازی: طراحی کاربرپسند برای نصب سریع و سیم‌کشی آسان.

معایب محصول EL1008

1. محدودیت ولتاژ ورودی: فقط با سیگنال‌های دیجیتال 24 ولت DC سازگار است.
2. نیاز به کنترلر EtherCAT: برای عملکرد صحیح به کنترلرهای سازگار نیاز دارد که می‌تواند هزینه سیستم را افزایش دهد.
3. حساسیت به شرایط محیطی: در دماهای خارج از محدوده مشخص‌شده ممکن است عملکرد مطلوب نداشته باشد.

کاربردهای محصول EL1008

1. سیستم‌های اتوماسیون صنعتی: جمع‌آوری داده‌ها از حسگرها و سوئیچ‌ها در خطوط تولید.
2. پایش و نظارت: نظارت بر تجهیزات و فرآیندها در سیستم‌های کنترلی.
3. سیستم‌های ایمنی: دریافت سیگنال‌های هشدار از دستگاه‌های ایمنی.
4. رباتیک: اتصال حسگرهای ورودی در سیستم‌های رباتیک برای تصمیم‌گیری دقیق.
5. کنترل ماشین‌آلات: استفاده در تجهیزات صنعتی برای پایش وضعیت و ارسال دستورات کنترلی.
6. ساختمان هوشمند: مدیریت ورودی‌های دیجیتال در سیستم‌های خانه هوشمند.

نکات نصب و راه‌اندازی

1. سیم‌کشی دقیق: اتصال کانال‌های ورودی به تجهیزات مرتبط باید با دقت انجام شود.
2. کنترل دما: ماژول باید در دمای کاری مجاز (-25 تا +60 درجه سانتی‌گراد) استفاده شود.
3. پیکربندی نرم‌افزاری: تنظیمات مورد نیاز در نرم‌افزار کنترلر EtherCAT باید به‌درستی اعمال شود.
4. محافظت در برابر نویز: استفاده از کابل‌های شیلددار برای جلوگیری از نویز و اختلالات الکتریکی توصیه می‌شود.

جمع‌بندی

ماژول EL1008 یک انتخاب ایده‌آل برای کاربردهایی است که به دریافت چندین سیگنال دیجیتال با سرعت بالا نیاز دارند. با 8 کانال ورودی دیجیتال، طراحی فشرده و کیفیت ساخت بالا، این ماژول می‌تواند عملکردی قابل اطمینان و پایدار در محیط‌های صنعتی ارائه دهد. اگر به دنبال یک راهکار پیشرفته برای دریافت سیگنال‌های دیجیتال هستید، EL1008 گزینه‌ای بی‌نظیر خواهد بود.
