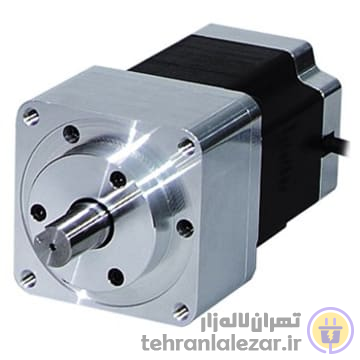

موتور گام به گام A15K-S545-G7.2
این موتور گام به گام با کد A15K-S545-G7.2 یکی از تجهیزات حرفه‌ای برای انجام حرکات دقیق و کنترل شده است. با طراحی مهندسی برتر، این موتور مناسب برای برنامه‌های مختلفی از جمله رباتیک، دستگاه‌های CNC، پرینترها و سایر سیستم‌های حرکتی پیشرفته است.
ویژگی‌ها و مشخصات فنی:
- زاویه گام ابتدایی [کامل/نیمه]: 0.1 درجه/0.05 درجه
- حداکثر گشتاور مجاز: 15kgf.cm
- لحظه‌ای اینرسی روتور: 68g·cm²
- مقاومت پیچش: 2.2Ω
- جریان رتبه‌ای: 0.75A/فاز
- طول موتور: 74.5mm
- نوع شفت: شفت تک
- نسبت کاهش: 1:7.2
- اتصال سیم: پنتاگون
- ساختار حفاظت: IP30
- محدوده سرعت مجاز: 0 تا 250rpm
- Backlash (سایش بین دندانه‌ها): ±35'(0.58˚)
ترمز الکترومغناطیسی:
- ولتاژ تحریک رتبه‌ای: 24VDC ±10% (بدون قطبیت)
- جریان تحریک رتبه‌ای: 0.2A
- گشتاور اصطکاک استاتیک: 1.8kgf.cm
- لحظه اینرسی قسمت چرخان: 3×10⁻⁷kgf.cm²
- نوع ترمز B: روشن بودن برق: ترمز آزاد است، خاموش بودن برق: ترمز در حال عمل است
- زمان عمل: حداکثر 15ms
- زمان آزاد شدن: حداکثر 25ms
وزن: تقریباً 0.68kg (تقریباً 0.58kg برای واحد)
توضیحات اضافی:
- طول موتور بدون شفت اندازه‌گیری شده است.
- گشتاور نگه‌داشتن حداکثر / گشتاور مجاز حداقلی است که می‌تواند موتور را در هنگام تأمین جریان رتبه‌ای متوقف کند و این یک روش استاندارد برای مقایسه عملکرد موتورها است.
- وزن شامل بسته‌بندی است. وزن در پرانتز مربوط به واحد است.
- مقاومت محیطی در دماهای زیر یخ زدگی یا تشکیل ندوشنی ارزیابی شده است.
