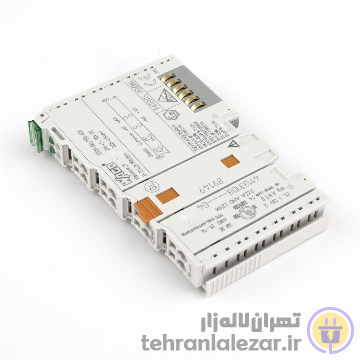

توضیحات: ماژول ورودی آنالوگ WAGO 750-456 یک قطعه بسیار حیاتی در سیستم‌های کنترل و اتوماسیون صنعتی است. این ماژول توسط شرکت WAGO آلمان تولید شده و با دو ورودی آنالوگ دیفرانسیل و مشخصات فنی قوی، امکان اندازه‌گیری دقیق سیگنال‌های ولتاژی را فراهم می‌کند.
مشخصات فنی:
- تعداد ورودی آنالوگ: 2
- تعداد کل کانال‌ها (ماژول): 2
- نوع سیگنال: ولتاژ
- نوع سیگنال (ولتاژ): -10 … +10 VDC
- اتصال سنسور: 2 x (2-wire)
- ولتاژ ورودی (حداکثر): 35 V
- ویژگی‌های سیگنال: دیفرانسیل
- دقت: 12 بیت
- پهنای داده: 2 x 16-bit داده؛ 2 x 8-bit کنترل/وضعیت (اختیاری)
- مقاومت داخلی: 570kΩ
- زمان تبدیل (تقریبی): 2ms
- خطای اندازه‌گیری (دمای مرجع): 25°C
- خطای اندازه‌گیری، انحراف (حداکثر) از مقدار مرز بالا: 0.2%
- خطای دما (حداکثر) مقدار مرز بالا: 0.015%/K
- ولتاژ تغذیه (سیستم): 5 VDC؛ از طریق تماس‌های داده
- مصرف جریان (تامین توان تامینی 5 ولت): 80mA
- جداسازی: 500 V سیستم/فیلد
- نشانگرها: LED (A، C) سبز: عملکرد AI 1، AI 2
اطلاعات اتصال:
- تکنولوژی اتصال: ورودی/خروجی‌ها: 8 x CAGE CLAMP®
- نوع اتصال 1: ورودی/خروجی‌ها
- هادی ثابت: 0.08 … 2.5 میلی‌متر مربع / 28 … 14 AWG
- هادی فاین استراند: 0.08 … 2.5 میلی‌متر مربع / 28 … 14 AWG
- طول خط: 8 … 9 میلی‌متر / 0.31 … 0.35 اینچ
اطلاعات فیزیکی:
- عرض: 12 میلی‌متر / 0.472 اینچ
- ارتفاع: 100 میلی‌متر / 3.937 اینچ
- عمق: 69.8 میلی‌متر / 2.748 اینچ
- فاصله از بالای ریل DIN: 62.6 میلی‌متر / 2.465 اینچ
داده‌های مکانیکی:
- نوع نصب: ریل DIN-35
اطلاعات مواد:
- رنگ: خاکستری روشن
- مواد محفظه: پلی‌کربنات؛ پلی‌آمید 6.6
- بار آتش: 1MJ
- وزن: 49.4 گرم
- نشانگر هماهنگی: CE
نیازهای محیطی:
- دمای محیط (عملیات): 0 … +55 درجه سانتی‌گراد
- دمای محیط (ذخیره‌سازی): -40 … +85 درجه سانتی‌گراد
- نوع حفاظت: IP20
- درجه آلودگی: 2 بر اساس IEC 61131-2
- ارتفاع عملکرد: 0 … 2000 متر / 0 … 6562 فوت
- موقعیت نصب: افقی (ایستاده/افتاده)؛ عمودی
- رطوبت نسبی (بدون ترقیق): 95%
- مقاومت لرزش: 4g بر اساس IEC 60068-2-6
- مقاومت شوک: 15g بر اساس IEC 60068-2-27
- مقاومت در برابر مختلف مایعات: بر اساس IEC 60068-2-42 و IEC 60068-2-43
- ترکیب غلظت آلاینده H2S مجاز در یک رطوبت نسبی 75%: 10ppm
- ترکیب غلظت آلاینده SO2 مجاز در یک رطوبت نسبی 75%: 25ppm
مزایا:
- دو ورودی آنالوگ با قابلیت اندازه‌گیری دقیق ولتاژ
- طراحی با تکنولوژی CAGE CLAMP® برای اتصالات قوی و امن
- LED نشانگرها برای نظارت بر عملکرد ورودی‌ها
معایب:
- نیاز به آشنایی با تنظیمات و پیکربندی برخی موارد
خلاصه: ماژول ورودی آنالوگ WAGO 750-456 با ویژگی‌های برتر اندازه‌گیری ولتاژ، اتصالات ایمن و مقاوم در برابر محیط، یک ابزار ارزشمند برای سیستم‌های کنترل و اتوماسیون صنعتی محسوب می‌شود.
