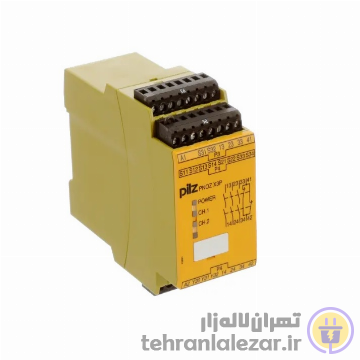

توضیحات: رله حفاظتی PNOZ X3P از خانواده محصولات Pilz است و برای نظارت بر ایمنی در برابر توقف اضطراری، کنترل سوئیچ محدود، و دستگاه‌های پرتو نوری استفاده می‌شود. این رله دارای 3 کنتاکت ایمنی آنی (N/O) و 1 کنتاکت کمکی آنی (N/C) می‌باشد.
مشخصات فنی:
- خروجی‌های رله هدایت مثبت:
- 3 کنتاکت ایمنی (N/O)، آنی
- 1 کنتاکت کمکی (N/C)، آنی
- 1 خروجی نیمه‌هادی
- گزینه‌های اتصال برای:
- دکمه توقف اضطراری
- سوئیچ محدود ایمنی
- دکمه بازنشانی
- حدفاصله‌سنج نوری
- LED نشانگر برای:
- وضعیت سوئیچ کانال 1/2
- ولتاژ تامین
- سیگنال‌های خروجی نیمه‌هادی:
- وضعیت سوئیچ کانال 1/2
- اتصالات قابل تعویض (سیم‌پیچ یا پیچ مته):
- دستگاه‌های پیچ‌پیچ (spring-loaded) یا پیچ مته
استانداردها:
- EN 60947-5-1
- EN 60204-1
- VDE 0113-1
ویژگی‌های ایمنی:
- مدار دوتایی با نظارت خودکار
- امکان استفاده در صورت خرابی کامپوننت
- تست خودکار باز و بسته شدن صحیح فعالیت‌های ایمنی در هر چرخه روشن و خاموش
مشخصات الکتریکی:
- ولتاژ تامین:
- AC/DC 24 - 240 V، 24 V
- تحمل ولتاژ:
- -15 %/+10 %
- مصرف توان در AC:
- 5.0 VA
- مصرف توان در DC:
- 2.5 W
- محدوده فرکانس AC:
- 50 - 60 Hz
- ریپل مانده DC:
- 160 %
- تعداد کنتاکت‌های خروجی:
- 3 کنتاکت ایمنی (آنی)
- 1 کنتاکت کمکی (آنی)
- دسته استفاده بر اساس EN 60947-4-1:
- AC1 در 240 V
- DC1 در 24 V
- دسته استفاده بر اساس EN 60947-5-1:
- AC15 در 230 V
- DC13 در 24 V
- مقاومت کلی سیم کابل حداکثر:
- 150 اهم (برای مدل 777310، 787310)
- 200 اهم (برای مدل 777313، 787313)
ویژگی‌های مربوط به ایمنی:
- PL مطابق با EN ISO 13849-1: PL e (Cat. 4)
- دسته بندی بر اساس EN 954-1: Cat. 4
- SIL مطابق با EN IEC 62061: SIL CL 3
- PFH مطابق با EN IEC 62061: 2.31E-09
- SIL مطابق با IEC 61511: SIL 3
- PFD مطابق با IEC 61511: 2.03E-06
- tM در سال: 20
زمان‌ها:
- تاخیر در روشن شدن با بازنشانی خودکار:
- حداقل: 250 ms (برای مدل 777310، 787310)
- حداکثر: 450 ms (برای مدل 777313، 787313)
- تاخیر بازنشانی خودکار بعد از روشن شدن:
- حداقل: 280 ms (برای مدل 777310، 787310)
- حداکثر: 1,000 ms (برای مدل 777313، 787313)
- تاخیر در خاموش شدن با توقف اضطراری:
- حداکثر: 30 ms (برای مدل 777310، 787310)
- حداکثر: 50 ms (برای مدل 777313، 787313)
- تاخیر در خاموش شدن با قطع برق:
- حداکثر: 70 ms (برای مدل 777310، 787310)
- حداکثر: 70 ms (برای مدل 777313، 787313)
- تاخیر در خاموش شدن با قطع برق (در ولتاژ AC 240 V):
- حداکثر: 180 ms (برای مدل 777313، 787313)
خلاصه: رله حفاظتی Pilz PNOZ X3P با ایمنی مطلوب، خروجی‌های چندگانه و قابلیت اتصال به انواع دستگاه‌های ایمنی، یک انتخاب مناسب برای کاربردهای مختلف در صنایع مختلف است. با استفاده از فناوری‌های پیشرفته، این رله تضمین‌کننده ایمنی و اعتماد در سیستم‌های کنترل ایمنی می‌باشد.
