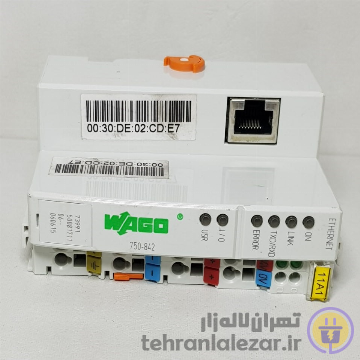

کنترلر اترنت با قابلیت برنامه‌ریزی
مشخصات:
- نام محصول: کنترلر اترنت با قابلیت برنامه‌ریزی
- ویژگی‌ها:
- ترکیب کنترل، رابط ورودی/خروجی، و اترنت در یک دستگاه
- برنامه‌نویسی مطابق با استاندارد IEC 61131-3
- امکان برنامه‌نویسی بلوک‌های تابع برای کلاینت‌ها و سرورها با استفاده از سوکت API برای تمام پروتکل‌های انتقال مانند TCP و UDP
برنامه‌های کاربردی:
- کنترل غیرمتمرکز جهت بهینه‌سازی پشتیبانی از PLC یا PC
- تقسیم برنامه‌های پیچیده به واحدهای جداگانه جهت بهبود عملکرد
- پشتیبانی از پاسخ‌های خطای قابل برنامه‌ریزی در صورت خرابی فیلدباس
- پیش‌پردازش سیگنال جهت کاهش انتقال فیلدباس
- کنترل مستقیم تجهیزات جانبی به منظور سرعت بالاتر در پاسخ‌گویی سیستم
- کنترلر فشرده و مستقل
مشخصات فنی:
- CPU: 16 بیت
- زبان‌های برنامه‌نویسی: بر اساس IEC 61131-3 از جمله IL، LD، FBD، CFC، ST، SFC
- محیط برنامه‌نویسی: WAGO-I/O-PRO V2.3 (بر اساس CODESYS V2.3)
- نرخ چرخه: کمتر از 3 میلی‌ثانیه برای دستورالعمل‌های 1000 بیتی/ 256 ورودی/خروجی دیجیتال
- نرخ باود (ارتباطات/فیلدباس 1): 10 مگابیت بر ثانیه
- نرخ باود (ارتباطات/فیلدباس 2): 10 مگابیت بر ثانیه
- طول بخش اتوبوس (حداکثر): 100 متر
- رسانه انتقال (ارتباطات/فیلدباس): S-UTP جفت پیچ خورده؛ 100 Ω؛ گربه 5
- حافظه برنامه: 128 کیلوبایت
- حافظه داده: 64 کیلوبایت
- حافظه نرم‌افزاری غیرفرار: 8 کیلوبایت
- حافظه برای متغیرهای ورودی فیلدباس (حداکثر): 512 بایت
- حافظه برای متغیرهای خروجی فیلدباس (حداکثر): 512 بایت
- تعداد ماژول در هر گره (حداکثر): 64
- تصویر فرآیند ورودی و خروجی (فیلدباس): حداکثر. 512 بایت/512 بایت
- شاخص‌ها LED: سبز (مقداردهی اولیه فیلدباس، اتصال شبکه، تبادل داده)، قرمز (خطای فیلدباس)، قرمز/سبز/نارنجی (وضعیت گذرگاه داده محلی و وضعیت قابل برنامه‌ریزی توسط کاربر)، سبز (وضعیت منبع تغذیه سیستم، منبع تغذیه میدانی)
- ولتاژ تغذیه (سیستم): 24 VDC (-25 … +30 %) از طریق کانکتور قابل اتصال (اتصال CAGE CLAMP® )
- جریان ورودی (نوع) در بار نامی (24 ولت): 500 میلی آمپر
- راندمان منبع تغذیه (نوع) در بار اسمی (24 ولت): 87 %
- مصرف جریان (تامین سیستم 5 ولت): 200 میلی آمپر
- جریان کل (تامین سیستم): 1800 میلی آمپر
- ولتاژ تغذیه (میدان): 24 VDC (-25 … +30 %) از طریق کنتاکت های بلوز برقی
- ظرفیت حمل فعلی (کنتاکت های بلوز برقی): 10 A
- تعداد کنتاکت های بلوز برق خروجی: 3
- انزوایی سیستم / میدان: 500 ولت
تائیدیه:
- محصولات مرتبط: (لیست محصولات مرتبط به دلیل محدودیت دانش نامشخص است)
- دانش/سوالات متداول: (لیست دانش یا سوالات متداول به دلیل محدودیت دانش نامشخص است)
- داده‌های تکنیکی: (در داده‌های تکنیکی به دلیل محدودیت دانش نامشخص است)
- ارتباط Modbus (TCP، UDP)
- اترنت
- پروتکل‌های اترنت HTTP
- BootP
خلاصه: کنترلر اترنت با قابلیت برنامه‌ریزی، یک دستگاه کامل برای کنترل و مدیریت سیستم‌های مختلف است. این دستگاه قابلیت برنامه‌نویسی با استفاده از استاندارد IEC 61131-3 را دارا بوده و از تمام پروتکل‌های انتقال مانند TCP و UDP پشتیبانی می‌کند. با ویژگی‌هایی همچون تقسیم برنامه‌ها به واحدهای جداگانه، پیش‌پردازش سیگنال، و کنترل تجهیزات جانبی، این کنترلر ابزاری قدرتمند برای بهبود عملکرد و ایجاد ایمنی در سیستم‌های اتوماسیون صنعتی می‌باشد.
